Promiennik emituje fale podczerwieni z zakodowanymi kanałami audio wraz z tłumaczeniem. Umożliwia przesłanie do 32 kanałów audio równocześnie. Podłączany jest do jednego z 6 wyjść BNC  w transmiterze podczerwieni, może być też podłączony do
wyjścia BNC w w promienniku już podłączonym do transmitera. Dostępne są promienniki o różnej mocy.
Im większa moc, tym pole pokrycia promiennika jest większe.

Kąt promieniowania 45 stopni. Pole pokrycia do 50 metrów.

Regulatory i wskaźniki
Wskaźnik zasilania. Wskaźnik zabezpieczenia termicznego. Wskaźnik sygnału wejściowego. Wskaźnik usterki.
Przełącznik mocy wyjściowej. Wskaźnik kompensacji opóźnienia. Przyciski regulacji kompensacji opóźnienia (-/+)

Specyfikacja Techniczna Elektryczna i Optyczna
Modulacja DQPSK, zgodna  z IEC 61603-7
Częstotliwość modulacji:
Nośne od 2 do 6 MHz, zgodnie z IEC 61603-7
Nośne 6 i 7 do 8 MHz
Kąt połowy intensywności ±220
Wejście HF Nom. 1 Vpp, min. 10 mVpp, 75 Ohm
Wyjście HF 1 Vpp, 6 V DC, 75 Ohm
Napięcie zasilania 110/220 V, 50 to 60 Hz
Pobór mocy 50W
Pobór mocy (tryb czuwania) 3W
Specyfikacja Techniczna Mechaniczna
Montaż Wsporniki do podwieszania bezpośrednio na suficie
– płytki montażowe do stojaków podłogowych
– wsporniki do montażu na ścianach HCS-5100TBZJ
Wymiary: wysokość, szerokość, głębokość w milimetrach 245 × 450 × 145
Waga 5.0 kg
Kolor bordowy kolor części przedniej

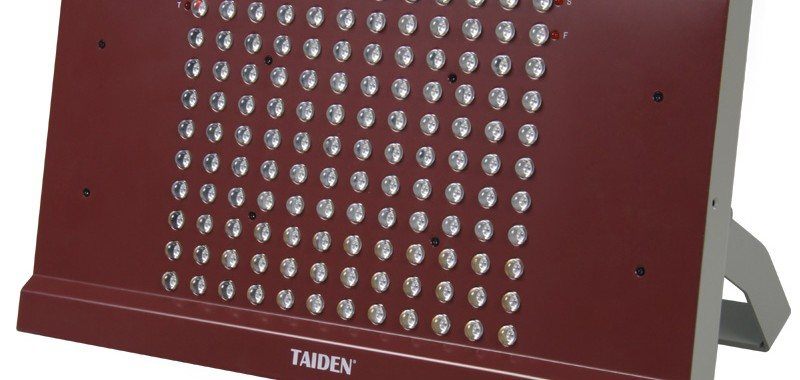

Promiennik_poczerwieni_HCS_5100TA25
