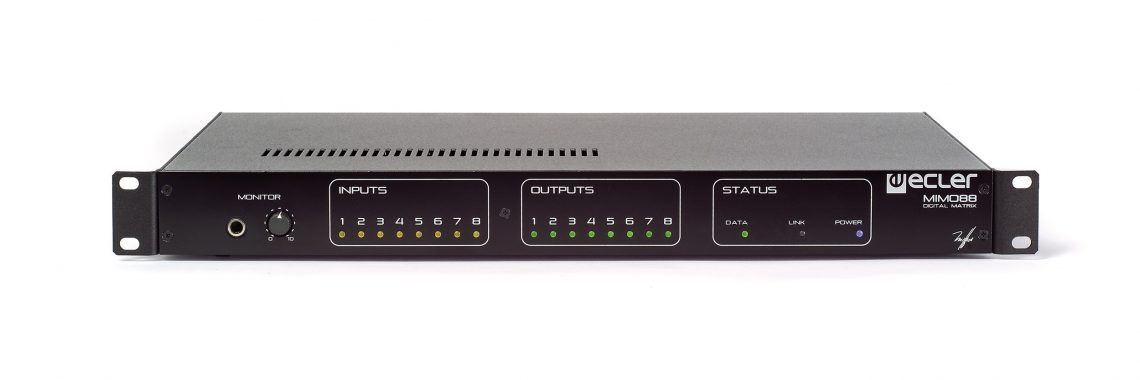

MIMO88

Cyfrowa matryca z 8 wyjściami oraz 8 wejściami, w pełni programowalna oraz z możliwością połączenia z drugą jednostką, dzięki czemu otrzymujemy matrycę 16×16 z możliwością połączenia każdego wejścia z każdym wyjściem. Urządzenie może być zaprogramowane i obsługiwane przez Ethernet z użyciem darmowego oprogramowania EclerNet Manager, oferując także wiele możliwości sterowania systemem za pomocą urządzeń zewnętrznych takich jak komputer PC z systemem Windows®, urządzeń typu Crestron®, AMX®, Extron®, itp., kontrolery naścienne typu WP-touch, WP-vol, itp. a nawet telefonów komórkowych z systemem Android.



Zobacz także – Naścienny, dotykowy panel sterujący ECLER WPmSCREEN
Kluczowe cechy:

  • 8 MIC/LINE zbalansowanych wejść z możliwością zasilenia phantom i trybem mono/stereo
  • 8 zbalansowanych wyjść z trybem mono/stereo
  • 2 Dodatkowe wyjścia odsłuchowe (monitor)
  • Możliwość rozszerzenia do 16 wyjść/wejść przez podłączenie identycznej matrycy za pomocą przewodu CAT5, za pomocą którego możemy przesyłać sygnał do 100m
  • 8 portów GPI (General Purpose Inputs): 0-10 VDC control inputs przypisywalne do funkcji MIMO takich jak kontrola głośności, MUTE, wywołanie presetu, itp.
  • 8 portów GPO (General Purpose Outputs): przekazywanie sygnałów do zdalnie sterowalnych urządzeń zewnętrznych takich jak silniki, światła, itp.
  • Cyfrowa szyna kontrolująca do panelu WP-TOUCH (cyfrowy, dotykowy kontroler głośności) oraz MPAGE16 (cyfrowa, dotykowa stacja przywoławcza)
  • W pełni programowalna i sterowalna za pomocą oprogramowania EclerNet Manager (z połączeniem  matrycy MIMO88 oraz komputera PC za pomocą Ethernet)
  • Wiele możliwości przetwarzania sygnału: generator sygnału, opóźnienia, pełno zakresowy equalizer wejść/wyjść, bramka szumów, wyciszenie, zmiana fazy, graficzny miernik głośności, kompresja wyjść – limiter, nadawanie sygnałom priorytetów, wirtualne i fizyczne zarządzanie stacjami przywoławczymi, automatyczna funkcja mixera, zapisywanie oraz wczytywanie





Akcesoria:

  • WP-Touch: dotykowy, naścienny regulator głośności
  • MPAGE16: dotykowa, cyfrowa stacja przywoławcza
  • Wszystkie pozostałe serie WP naściennych kontrolerów głośności
  • WPmSCREEN: cyfrowy, dotykowy panel sterujący do matryc MIMO88/MIMO88SG oraz wzmacniaczy sieciowych NXA.
MIMO88
DSP
DSP2 x 32/64bit
Częstotliwość próbkowania48kHz
Opóźnienie wejście – wyjście
Konwertery
Rozdzielczość24bit AKM
Zakres dynamikiAD:110dB, DA: 115dB
Analog
8 wejść / 8 wyjśćTerminal block (Symetryczne)
2 wyjścia MONITORTerminal block (Symetryczne)
Wyjście słuchawkoweJack ¼
Analogowe wejście Headroom+27dBV = +30dBu
Max poziom wejścia+18dBV = +21dBu
Impedancja wejściowa @ 0dBV outOd -50dBV do +10dBV w 0,5dB step
Impedancja wejściowaZbalansowana, >4kΩ
Zasilanie Phantom+42VDC, 5mA max. uruchamiane z oprogramowania
Słuchawki>200mW/200Ω
Pasmo przenoszenia (-3dB)5Hz – 24kHz
THD+Szum @1kHz, 0dBV wejście (LINE)<0,004%
THD+Szum @1kHz, -40dBV wejście (MIC)<0,008%
Podłoga poziomu szumów FFT (20Hz-20kHz)Lepsza niż 115dB
Między-kanałowy Crosstalk (20Hz-20kHz)Lepszy niż 90dB (100dB typ.)
Kanał przecieku (20Hz-20kHz)Lepszy niż 100dB (115dB typ.)
CMRR 20Hz-20kHz65dB typ.
PrzetwarzaniePoziom wejścia (x8)

Zakres: od OFF do 0 dB
Wyciszanie: Tak

Sygnał Polaryzacji odwróconej: Tak
Pomiar światła: Vuclip pre & post fader

Poziom wyjścia (x8)

Zakres: od OFF do 0 dB
Wyciszanie: Tak

Sygnał Polaryzacji odwróconej: Tak
Pomiar światła: Vuclip pre & post fader

Opóźnienie wejścia (x8)Od 0 do 1000ms

Jednostki: sec/ms/m/cm

Opóźnienie wyjścia (x8)Od 0 do 1000ms

Jednostki: sec/ms/m/cm

Parametry EQ rodzaje

Bypass / On-Off na wszystkich kanałach

(4 max na wejście)

(8 max na wyjście w trybie 8×8)

(4 max na wyjście w trybie 16×16)

Parametry EQ.

Częstotliwość: 20Hz-20kHz

Gain: -60/+12 dB

Q: 0.3 do 200

Nisko & Wysoko Shelf 6/12dB/oct

Nisko & Wysoko Pass 6/12dB/oct

Wszystkie Pass ½ order

Wysokie & niskie filtry wyjścia przechodzące CrossoverBypass On-Off

Butterworth w 6/12/18/24 dB/oct

Bessel w 12/18/24 dB/oct

Linkwitz-Riley w 12/24 dB/oct

Mechanika
Wymiary482.6x44x266.5mm
Waga3.5kg
Zasilanie
Sieć elektryczna90-264VCA 47-63Hz
Zużycie energii75VA
Zarządzanie zestawem złączyEthernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m.
Rozszerzenie LINK BUS (16×16 ch.)Zastrzeżona dla CAT5, Xover kabla do 100m.
Zdalna magistrala2, łączone parami do 1km (patrz szczegółowe specyfikacje)
GPI

8, od 0 do poziomu TTL lub 10VDC

GPO

8, 3 bieguny pojedyncze Relay; 1A, 48VDC max.

Aux. Zasilacz do pilota & GPI

+ 12VDC, 1.2A. max. (Zabezpieczone przed zwarciem)

Data i czas realizacji ( akumulator)

ok. 1 miesiąc (Zależny od temperatury otoczenia)

Dokładność RTC

± 1 minuta / rok

Systemy operacyjne

Windows® 10; W8.1; W8; W7; Vista (SP1); XP Prof. (SP3); W2000 Prof. (SP4)

Minimalne wymagania systemowe EtherNet

Pentium IV ® 1GHz

512MB RAM

40MB HDD wolnej przestrzeni

800×600 pikseli i 16 bitów kolorowy wyświetlacz

Karta 10/100 / 1G sieci Ethernet
