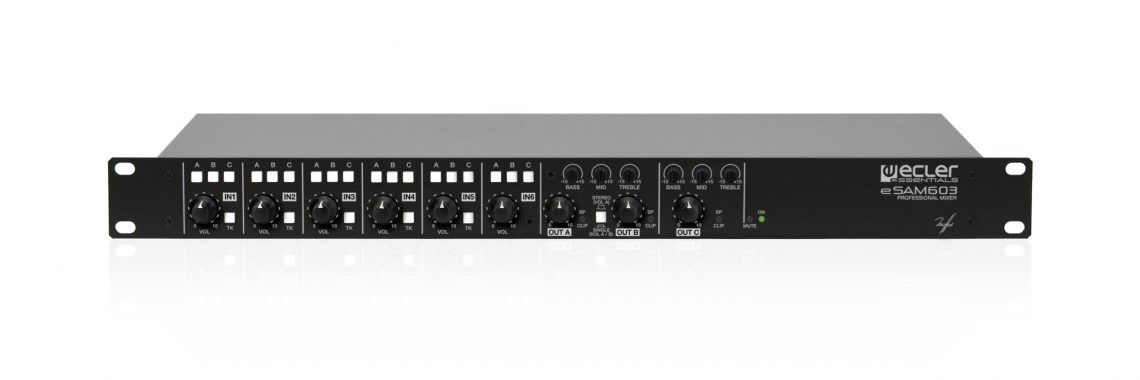

eSAM603 to kolejny produkt z serii ESSENTIALS hiszpańskiego producenta ECLER. Urządzenie to umożliwia miksowanie do 6 źródeł dźwięku (4x LINE/MIC + 1x MIC + 1x LINE). Każde z wejść można przekierować do jednego z 3 wyjść. Na przednim panelu miksera znajdują się potencjometry poziomu głośności wejść, oraz przyciski przekierowujące sygnał do żądanego wyjścia. Ponadto wejścia 1-5 posiadają opcję talkover.

Kluczowe cechy:

  • 6 wejść, 3 wyjścia, do montażu w szafie Rack 19″

  • 4 wejść MIC/LINE ST

  • 1 wejście LINE ST

  • 1 wejście MIC

  • Główne wyjścia: 1x STEREO/2x MONO, oraz 1 wyjście MONO dodatkowo wyjśice AUX/REC

  • 3-pasmowa regulacja barwy

  • Funkcja Talkover (priorytet) przypisana do każdego wejść MIC/LINE i MIC

  • Na tylnym panelu regulacja poziomu czułości w skali mikro

  • Moc Phantom +18V dostępny dla wszystkich wejść MIC

Dane techniczne:

eSAM603

Czułość wejść (*)/ nominalna impedancja wejść

LINE(1-5)
LINE(6)

0dBV/50Ω
-6dBV*/ 50kΩ

MIC 1-5 BAL

-35dBV/>1kΩ

MIC/LIN 1-5

± 15dB

Poziom wyjść / minimalne obciążenie

OUT

0(+6)dBV*/600Ω

AUX / REC

0dBV*/10kΩ

Pasmo przenoszenia

LINE

10Hz-50kHz -1dB

MIC BAL

10Hz-30kHz -1dB

Zniekształcenie harmoniczne

LINE

 <0.005%

MIC BAL

CMRR

MIC

>60dB@1kHz

Stosunek sygnał/szum

LINE

>100dB

MIC BAL

>85dB

Kontrola barwy

BASS

100Hz ±15dB

MID

2kHz ±15dB

TREBLE

10kHz ±15dB

Talkover

TIME

2 sek.

EFFECT

-30 dB

Napięcie Phantom

+18VDC

Zasilanie

90-264VCA 47-63Hz

Zuzycie energii

18 VA

Wymiary

Panel

482.6x44mm

Głębokość

120mm

Waga

2.1kg
